영상 샘플링(Sampling) 및 양자화(Quantization)

연속적인 영상(아날로그 영상)을 디지털화 하여 디지털 영상을 얻으려면 샘플링과 양자화를 거쳐야 한다.

샘플링(Sampling) : digitize spatial coordinate

양자화(Quantization) : digitize intensity values



! 샘플링은 공간을 잘게 잘라서 디지털화하는 것이고, 양자화는 밝기 값을 잘게 잘라서 디지털화하는 것

위와 같은 연속적인 이미지가 있다고 할때, (아직 아날로그 상태의 이미지라고 한다)

AB 선을 따라 스캔선을 그려보면 위와 같다

공간을 잘게 잘라서 그 중 일부 값만 취하고(Sampling), 빛의 세기를 8단계로 나눠 그 값 중 하나를 부여한다(Quantazation)

연속적인 AB선을 샘플링과 양자화를 통해 디지털화 한 모습

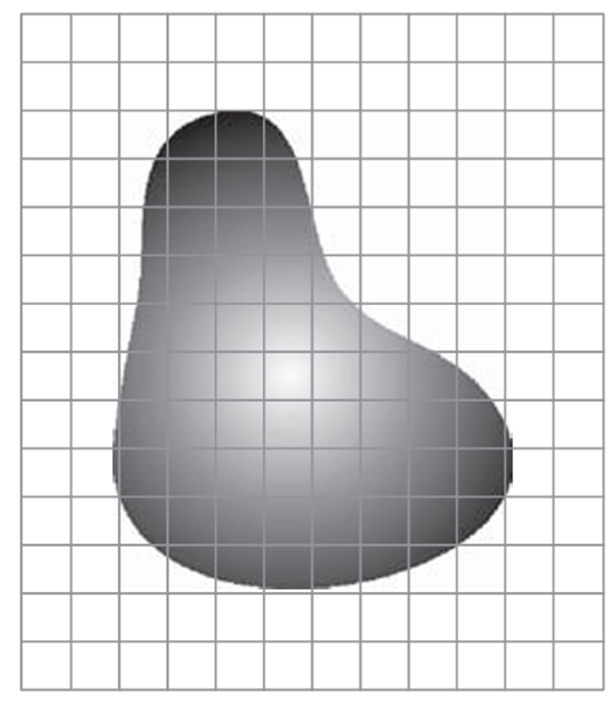

디지털화 완성,, 연속적인 영상(왼쪽)에서 디지털 영상(오른쪽)을 획득한 모습이다. 오른쪽 그림을 보면 알 수 있듯이 선이 뭉개지고 밝기가 제대로 표현이 안되어있는걸 볼 수 있는데, 샘플링과 양자화의 간격을 늘릴수록 당연히 왼쪽과 비슷해진다.
